2025-08-09 ハンズオン

Raspberry Pi Zero 版 CHIRIMEN ハンズオン

WebDINO Japan シニアエンジニア
渡邉浩平

「モノのインターネット」を見たら、「人のインターネット」に変えていこう。

台湾元デジタル担当大臣 オードリー・タン

プロフィール

渡邉浩平 (わたなべ こうへい)
一般社団法人 WebDINO Japan シニアエンジニア

1992 年生まれ。岡山県総社市出身。鳥取大学工学部卒。専攻は電気電子工学。
2019 年より WebDINO Japan でエンジニアとして従事。Web 技術を軸にソフトウェアシステムのコンサルティングから設計、構築、開発、運用まで担当。
OSS を組み合わせたりして遊ぶおじさん。

CHIRIMEN とは

プロトタイピング環境

JavaScript からハードウェアを制御
センサーやモーターなど組み合わせた
さまざまなものをつくることができる!

オープンな仕様

  • 利用者が自由に開発に携われる!
  • 無償で閲覧可能・誰でも参加可能
  • ⇆ 一般的な IoT のイメージ
    • 例: スマートスピーカーの消費者

本日の内容

Raspberry Pi Zero 版 CHIRIMEN 導入編

本日のゴール

センサーやモーターの使い方を理解する

Slack にアクセス

QRコード
https://webiotmakerschallenge.slack.com

  • 岡山参加者のみなさま 👉 #2025年度-岡山参加者

CHIRIMEN チュートリアル資料

https://tutorial.chirimen.org/pizero/ にアクセス

または

chirimen pizero で検索 🔍

困ったとき・分からないとき・気になることがあるとき

Slack や会場にいるスタッフにお気軽にお声がけください ☺️

機材の確認

Raspberry Pi Zero の起動

  1. microSD カードを差し込む
  2. 専用ケースに入れる (オプション)
  3. パソコンと USB ケーブルで接続する

ターミナルに接続

https://chirimen.org/PiZeroWebSerialConsole/PiZeroWebSerialConsole.html

  1. ターミナルにアクセス
  2. [Connect and Login PiZero] を選択
  3. [接続]

このような画面の表示があれば「接続」をクリック ✅

Wi-Fi の設定

  1. [wifi panel] > [SSID] [PASS PHRASE] を入力
  2. [SET WiFi] を選択
  3. [wifi Info] を選択して接続の確認
    • 青字で "Raspberry Pi's IP Address: ***" が表示されていれば OK ✅
    • "Fail to connect chirimen.org." と表示されている場合 → NG ❌
    • もう一度 1. からやり直す

フリーズしたときは再起動

  1. USB ケーブルを抜く (電源 OFF)
  2. (もう一度) USB ケーブルを接続し起動
  3. ターミナルの画面をリロード (🔁 ボタン・Ctrl+R・F5 キーなど)
  4. [Connect and Login PiZero] を選択
    • シリアルポートが表示されていれば OK ✅
    • 起動完了まで約 2 分間かかります
  5. (もう一度) [接続]

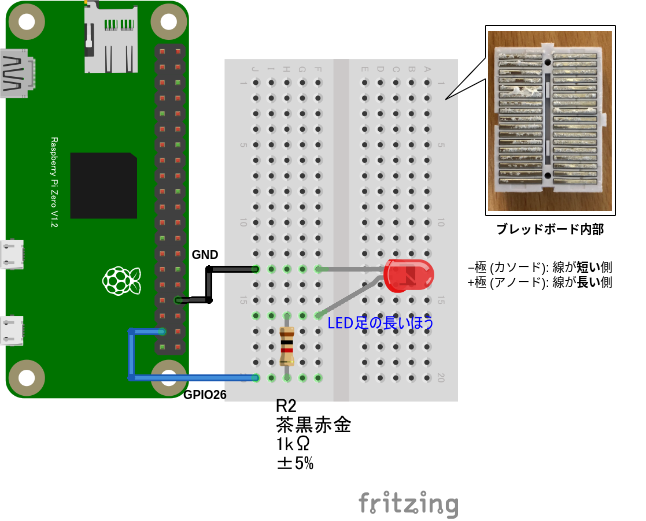

ブレッドボードでの配線

プログラムを書く

[myApp] > [移動] > [Create New Text] > "hello.js" と入力

import { requestGPIOAccess } from "node-web-gpio"; // WebGPIO を使えるようにするためのライブラリをインポート
const sleep = (msec) => new Promise((resolve) => setTimeout(resolve, msec)); // sleep 関数を定義

const gpioAccess = await requestGPIOAccess(); // GPIO を操作する
const port = gpioAccess.ports.get(26); // 26 番ポートを操作する

await port.export("out"); // ポートを出力モードに設定

// 無限ループ
for (;;) {
  // 1秒間隔で LED が点滅します
  await port.write(1); // LEDを点灯
  await sleep(1000); // 1000 ms (1秒) 待機
  await port.write(0); // LEDを消灯
  await sleep(1000); // 1000 ms (1秒) 待機
}

コピー&ペースト > [Save] (保存)

プログラムの実行

"hello.js" を実行する方法

node hello.js

停止するには Ctrl+C

書式:

node [ファイル名]

サンプルコードのダウンロード

CHIRIMEN panel > Get Examples > hello-real-world (L チカ) > JS GET

他のサンプルコードや配線図を参照することができます

ここまでのまとめ

  • Raspberry Pi Zero W のセットアップ
  • LED を制御するプログラム (通称 LED チカチカ、L チカ) の実行

CHIRIMEN チュートリアル資料

https://tutorial.chirimen.org/pizero/ にアクセス

または

「chirimen pizero」で検索 🔍

2025-08-10

いろいろなデバイスを自由に試してみよう

  • 自由に進めてもらって OK 👌
  • 自由に実験しながらセンサー・アクチュエータに触れる時間

本日の流れ

  • 10:00 Raspberry Pi Zero 版 CHIRIMEN 応用編・自由時間
  • 11:20 片付け・チーム発表

ハッカソンのポイント

作品の完成度より
やりたいことを実現することが大切

Q. 何を作っていいか分からない

【参考】過去の作品ギャラリー

「Web×IoT メイカーズチャレンジ」で検索 > ハッカソン作品集
または
https://webiotmakers.github.io/gallery/

【参考】CHIRIMEN 対応デバイスの一覧

https://tutorial.chirimen.org/partslist

こちらに掲載がないデバイスについても「〇〇をやりたい」「〇〇できるか気になる」などあればご相談ください

「何を作っていいか分からない」人向け

  • AI に聞く
    • Web と AI の膨大な「知識」を活用すれば OK
    • 眼の前の課題をテーマにすればモチベーションが上がる
    • ちょっと足してみたり、自分なりにアレンジしてみたくなる
  • できることを増やしていく
    • できることが増えると、やりたいことも増える
    • 世界も広がる
    • だから作ってみよう

ハッカソンに向けて

やりたいことを実現することが大切

  • Slack にてお気軽にご相談お寄せください
  • メンターに相談するのも OK
  • 参加者同士で相談し合うのも OK

「モノのインターネット」を見たら、「人のインターネット」に変えていこう。

台湾元デジタル担当大臣 オードリー・タン

I2C で複数のデバイスを扱う

それぞれのデバイスの VCC/GND/SDA/SCL を並列接続

※ 画像にある I2C デバイスはあくまで例です
スレーブアドレスが同じデバイスは同時に接続できません

一定温度を超えたとき NeoPixel LED を点灯する例

import { requestI2CAccess } from "node-web-i2c";
import SHT30 from "@chirimen/sht30"; // 温湿度センサー SHT30
import NPIX from "@chirimen/neopixel-i2c"; // NeoPixel I2C

const i2cAccess = await requestI2CAccess();
const port = i2cAccess.ports.get(1);
const sht30 = new SHT30(port, 0x44);
await sht30.init();
const npix = new NPIX(port, 0x41);
await npix.init(8);

while (true) {
  const { temperature } = await sht30.readData();
  console.log(`${temperature.toFixed(2)} ℃`);

  if (temperature > 30) {
    await npix.setGlobal(20, 20, 0);
  } else {
    await npix.setGlobal(0, 0, 0);
  }
}
配線図省略 - コードをもとに想像して試してみよう！

⚠ Raspberry Pi のカメラに関する注意事項

  • 接続端子・フラットケーブルは壊れやすい
    • 引っ張らない
    • 折り曲げない

動作確認方法

以下のコマンドで画像ファイルが保存されます:

raspistill -v --width 640 --height 480 -o test.jpg

⚠ 片付け注意事項

借りた電子部品は返却しましょう

  • Raspberry Pi Zero W
  • USB ケーブル
  • 各種貸し出しデバイス

(詳しくは会場のスタッフに)

【参考】材料調達 Tips

ネットショップ購入のリードタイムに注意。初動が重要。

https://gist.github.com/elie-j/8a27e7a65a40371e0cda5754ce0a063d

過去の資料

フィードバック

このスライドを編集する / 問題を報告する

NOTE: 10-20年前は難しいプログラミングが必要でしたが、今はJavaScriptから簡単に作れるようになりました。

NOTE: 具体的にはWeb GPIO APIやWeb I2C APIと呼ばれるオープンな仕様に支えられているオープンソースソフトウェアです。

NOTE: CHIRIMENを使い、アイディアを凝らしてさまざまな作品を作っています。

NOTE: 昨日・今日と技術的な話を中心にやってきましたが、極端な話ハッカソンの本番は、技術的に優れているかどうかは一旦忘れてもらってOK、コピペでOK、人の真似でOK ですが限られた時間しかないので、これからの時間で、やりたいことを周りのスタッフに相談したり、Slackで相談してみてください

--- ## I2C で複数のデバイスを扱う - 距離センサーと NeoPixel の例 指定の距離を下回ると NeoPixel LED を点灯する例: ```js import { requestI2CAccess } from "node-web-i2c"; import VL53L0X from "@chirimen/vl53l0x"; import NPIX from "@chirimen/neopixel-i2c"; const i2cAccess = await requestI2CAccess(); const port = i2cAccess.ports.get(1); const vl53l0x = new VL53L0X(port, 0x29); await vl53l0x.init(); const npix = new NPIX(port, 0x41); await npix.init(8); while (true) { const distance = await vl53l0x.getRange(); console.log(`${distance} mm`); if (distance < 100) { await npix.setGlobal(100, 100, 100); } else { await npix.setGlobal(0, 0, 0); } } ```
